Sissejuhatus

Rakendus

Joonistamine

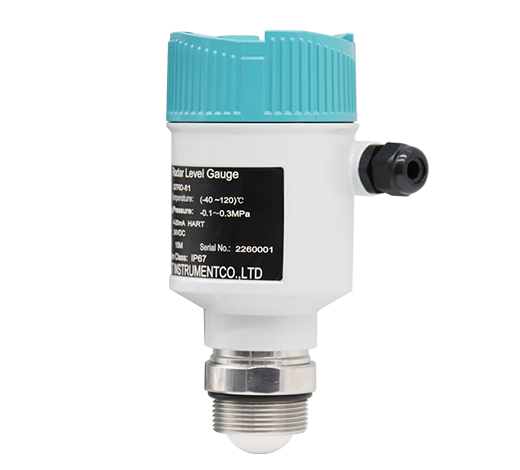

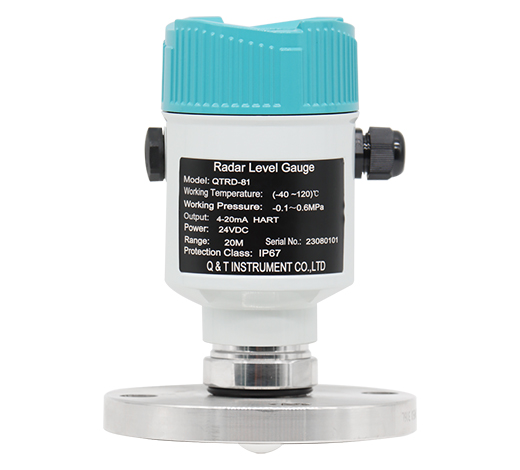

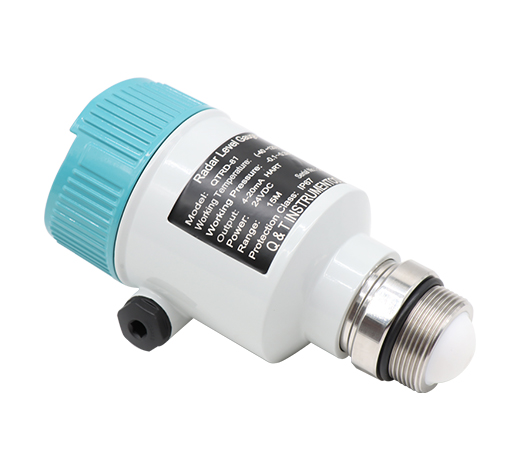

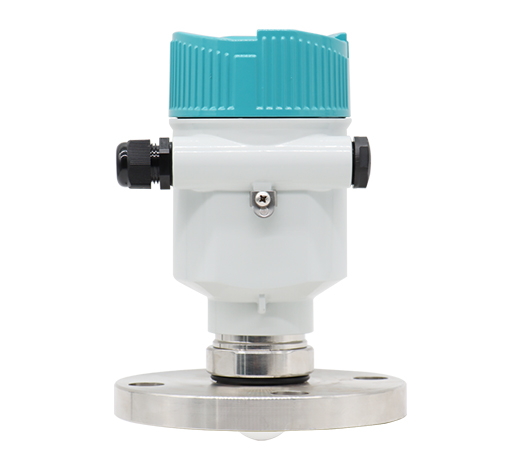

Sissejuhatus

Sagedusmoduleeritud pidevlaine (FMCW) on kasutusele võetud radari taseme mõõteriistade (80G) jaoks. Antenn edastab kõrgsagedus- ja sagedusmoduleeritud radarisignaali.
Radari signaali sagedus lineaarselt suureneb. edastatud radarisignaal peegeldub dielektrikuga, mida mõõdetakse ja võetakse vastu antenniga. samal ajal on edastatava signaali ja vastuvõetud signaali sageduse erinevus võrdeline mõõdetud kaugusega.
Seetõttu arvutatakse kaugus spektri järgi, mis on tuletatud analoog-digitaalmuunduse sageduse erinevusest ja kiirest Fourier-teisendusest (FFT)

Eelised

(1) Põhineb isearendatud millimeeterlaine raadiosageduslikul kiibil, et saavutada kompaktsem raadiosageduslik arhitektuur;
(2) Kõrgem signaali-müra suhe, mida tasemekõikumised peaaegu ei mõjuta;
(3) Mõõtmistäpsus on millimeetri taseme täpsus (1 mm), mida saab kasutada metroloogia taseme mõõtmiseks;
(4) Mõõtmispime ala on väike (3 cm) ja väikeste mahutite vedelikutaseme mõõtmise mõju on parem;
(5) Kiire nurk võib ulatuda 3°-ni ja energia on fokusseeritum, vältides tõhusalt valekaja häireid;
(6) Kõrgsageduslik signaal, saab tõhusalt mõõta madala dielektrilise konstandiga (ε≥1,5) keskkonna taset;
(7) Tugev häiretevastane toime, mida tolm, aur, temperatuur ja rõhumuutused peaaegu ei mõjuta;
(8) Antennil on PTFE lääts, mis on tõhus korrosiooni- ja rippumisvastane materjal;
(9) Toetage kaugsilumist ja kaugtäiendust, vähendage ooteaega ja parandage töö tõhusust;
(10) See toetab mobiiltelefoni Bluetooth-silumist, mis on mugav kohapealsete töötajate hooldustöödeks.

Rakendus

Mõõtke tahkete osakeste, keemilise vedeliku paagi, õlipaagi ja protsessimahutite taset.
1.Radari tasememõõtur töötab elektromagnetlaine alusel. Nii et selle mõõtmisulatus võib olla kuni 120 m.
2. Võrreldes teist tüüpi tasememõõturitega võib 80G radari tasememõõtur mõõta erinevat tüüpi õlisid, keemilisi vedelikke, tahket pulbrit ja paljusid muid aineid.
3. 80G radari tasememõõtur võiks töötada karmides töötingimustes. Seda ei mõjuta temperatuur, rõhk ega niiskus. PTFE-sarvega võib see töötada isegi söövitavates tingimustes, näiteks happelises vedelikus.
4. Klient sai valida ka erinevaid ühendusviise, nagu äärik, niit, kronstein.

Õlipaak

Minu pulber

Jõgi

Mere pool

Järve pool

Tahked osakesed

Joonistamine

Tabel 1: Tehnilised parameetrid

Pilt
Mudel	QTRD-81	QTRD-82	QTRD-83	QTRD-84	QTRD-85	QTRD-86	QTRD-87
Rakendus	Veidi söövitav vedelik, segamine, kondensatsioon	Veidi söövitav vedelik, segamine, kondensatsioon	Tugev tolm, tahke, plokk, pulber	Tugev söövitav vedelik, segamine, kondensatsioon	Kõrge temperatuur, tugev söövitav vedelik, segamine, kondensatsioon	Tugev söövitav vedelik, segamine, kondensatsioon	Kõrge temperatuur ja kõrge survevedelik ja tahke aine
Protsess Ühendus	1,5" niit, äärik	3,5" niit, äärik	Äärik koos läbipuhastusega	Äärik	Äärik	Äärik	Äärik
Standardne Protsess Temperatuur	-30~+100℃	-30~+80℃	-30~+100℃	-30~+75℃	-40~+200℃	-30~100℃	-40~ +1000℃
Protsessi rõhk	-0,1-0,3 MPA	-0,1-0,3 MPA	-0,1-0,3 MPA	-0,1 ~ 0,1 MPA	-0,3 ~ 2 MPA	-0,1 ~ 2 MPA	-0,5-3 MPA
Kiirnurk	8°	3°	3°	5°	5°	8°	3°
Mõõtmisulatus	10 m, 20 m, 30 m	10 m, 20 m, 30 m, 80 m, 120 m	10 m, 20 m, 30 m, 80 m, 120 m	10 m, 20 m, 30 m, 80 m, 120 m	10 m, 20 m, 30 m, 80 m, 120 m	10 m, 20 m, 30 m	10 m, 20 m, 30 m, 80 m, 120 m
Täpsus	±1 mm (≤30mm) ±3 mm (≥30mm)		±5 mm	±1 mm (≤30mm), ±3 mm (≥30mm)
Resolutsioon	±1 mm (ideaalsetes laboritingimustes)
Niisutatud osad	PTFE						Süsinikteras, SS304, SS316
Pime tsoon	0,15 m 35 m, 0,4 m 85 m, 0,6 m 120 m
Sagedus	76 ~ 81 GHz, FM skaneerimissageduse laius 5 GHz
Ambient Temperatuur	-30~+70℃
Kesta materjal	Valualumiinium, SS304, SS316
Toiteallikas	18~28 VDC, 85~865 VAC
Signaali väljund	Kahejuhtmeline / neljajuhtmeline 4–20 mA, HART / RS485 Modbus / Bluetooth
Struktureerija	Kompaktne, kaugjuhtimispult
Endine tõend	Ex d IIC T6 Gb valikuline
Kaitske hinnet	IP67
Keel	inglise, hispaania, vene, portugali, korea keel

Tabel 2:Mudeli valik

	QTRD-81	X	X	X	X	X	X	X	X
Mõõtmisulatus	10 m	10
	20 m	20
	30 m	30
Protsessi ühendus	G1½" niit		1
	1½" NPT niit		2
	DN40 äärik		3
	DN50 äärik		4
	DN80 äärik		5
	DN100 äärik		6
	DN125 äärik		7
	DN150 äärik		8
Toiteallikas	18-28 VDC			D
	85~265 VAC			A
Keskmine temperatuur	-30~100℃				T
Signaali väljund	Kahejuhtmeline 4~20 mA + HART					H
	4~20 mA + RS485 Modbus					RS
	Bluetooth					B
Kesta materjal	Valualumiinium (standardne)						A
	SS304						4
	SS316						6
Plahvatuskindel	Ilma							N
	Ex d IIC T6 Gb							E
Struktuur	Kompaktne								C
	Kaugjuhtimispult 10m kaabliga								R

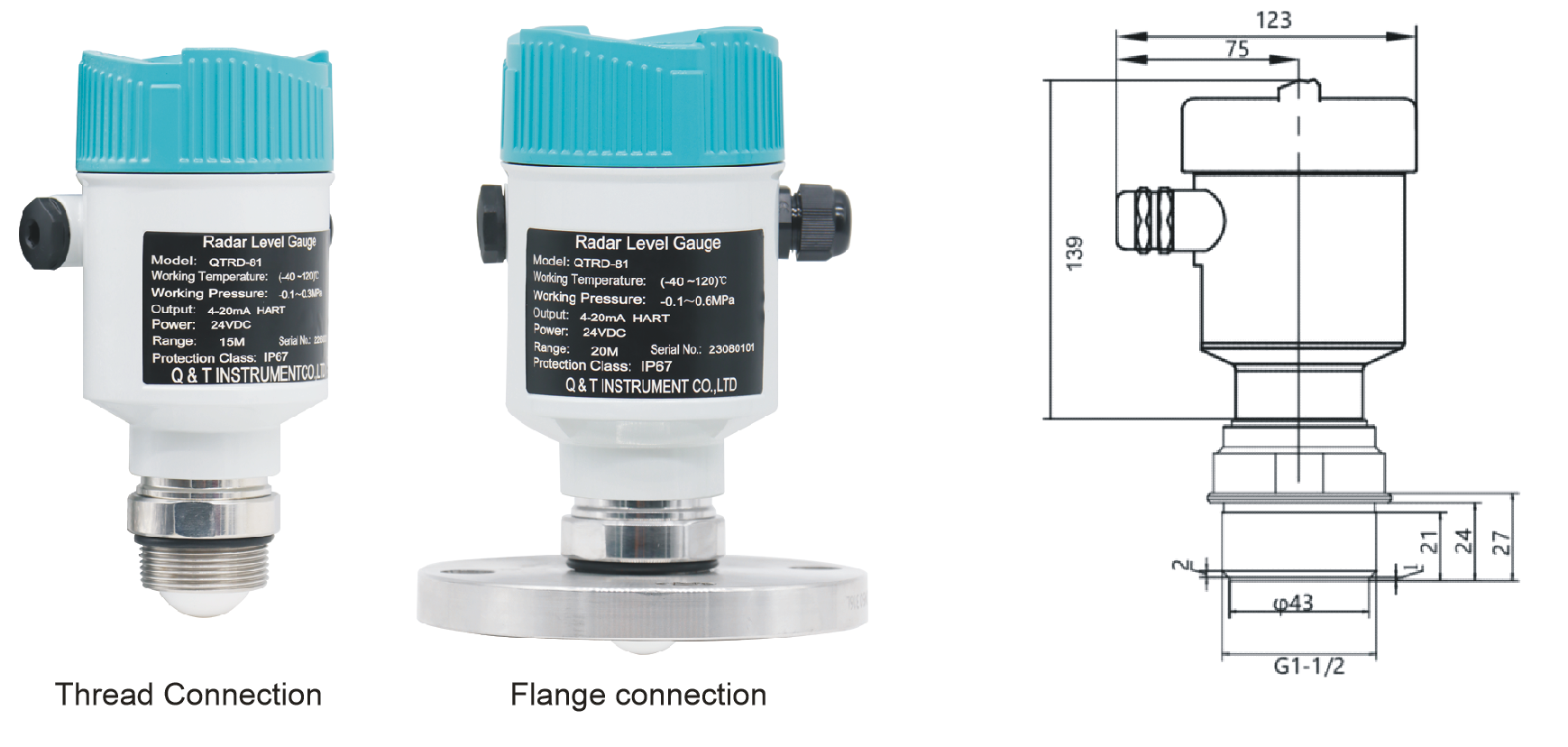

Joonistamine
