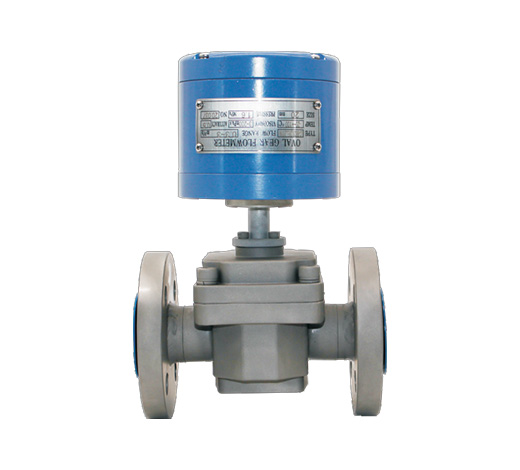

Kynning

Oval gear rennslismælir ereinn af jákvæðum tilfærslu flæðimælisog er aðallega samsett úr metraskel, sporöskjulaga gírsnúningu ogbreytir. Það er tæki sem notað er til samfelldra eða ósamfelldra mælinga og stjórna vökva í leiðslum. Það hefur kosti large mælisvið, framúrskarandi nákvæmni, lítið þrýstingstapogaðlögunarhæfni við mikla seigju.

Það hefur góða frammistöðu ámæla háhita og mikla seigju vökva. Það á við um kvörðun og mælingu á hráolíu, efna-, efnatrefjum, umferð, verslun, matvælum, lyfjum og heilsu, vísindarannsóknum og hernaði o.fl.

Kostir

QTLC Jákvæð tilfærsla Oval Gear Flow Meter tækni veitir fjölda kosti eins og hér að neðan:

Mikil nákvæmni í lestri, 0,5% staðall og valfrjálst 0,2% af lestri.
Frábær endurtekningarhæfni
Lágmarks viðhald
Hentar fyrir fjölmarga vökva þar á meðal vatn, olíu og mikil seigfljótandi vökva
Auðveld uppsetning, engin flæðiskæling þarf
Góð niðurfærsluhlutföll
Nákvæmni hefur ekki áhrif af breytingum á seigju
Enginn afl þarf með púls eða vélrænni skrá
Iðnaðar Heavy Duty Róbust hönnun
Úttaksvalkostir, þar á meðal: Púls, 4-20mA, RS485; Eiginlega örugg og sprengingarsönnun

Umsókn

Það er mikið notað í vökvaflæðisstýringu á ýmsum iðnaðarsviðum og hentar fyrir ýmsar gerðir af vökvamælingum, svo sem hráolíu, dísel, bensíni osfrv. Það hefur einkenni stórs sviðs, mikillar nákvæmni, þægilegrar notkunar og viðhalds.
Mismunandi framleiðsluefni eru valin til að mæta vökvaflæðismælingum á ýmsum sviðum eins og jarðolíu, efnaiðnaði, lyfjum, matvælum, málmvinnslu, raforku og flutningum.

Jarðolía

Efnaiðnaður

Lyf

Matur

Málmvinnsla

Raforka

Tæknilegar upplýsingar

Færibreytur:

Gerð sendis	Bendiskjár; Bendill með núll til baka; Bendiskjár með úttak; LCD
Miðlungs	Eldsneytisolía; Jarðolía; Olíuvörur; Grænmetisolía; Matur; Efni
Nákvæmni	±0,2%; ±0,5%
Nafnþvermál	DN8~DN200 mm
Nafnþrýstingur	PN1.6~6.3MPa
Meðalhiti	-10 °C~280 °C
Miðlungs seigja	2~3000mPa•s
Aflgjafi	12V DC; 24V DC
Úttaksmerki	Púls; 4~20mA.DC; RS485
Skjár	Uppsafnað flæði, ein mæling (vélræn skífa); Fjarsending á heildar- og samstundisflæði
Sprengjuhelt	Logaheld gerð, ExdIIBT4
Umhverfishiti	-20~55°C
Efni skynjara:	Steypujárn; Steypt stál; Ryðfrítt stál
Skynjaratenging	Flans, skrúfa, hreinlætis þríklemma

Flæðisvið fyrir mismunandi gerðir

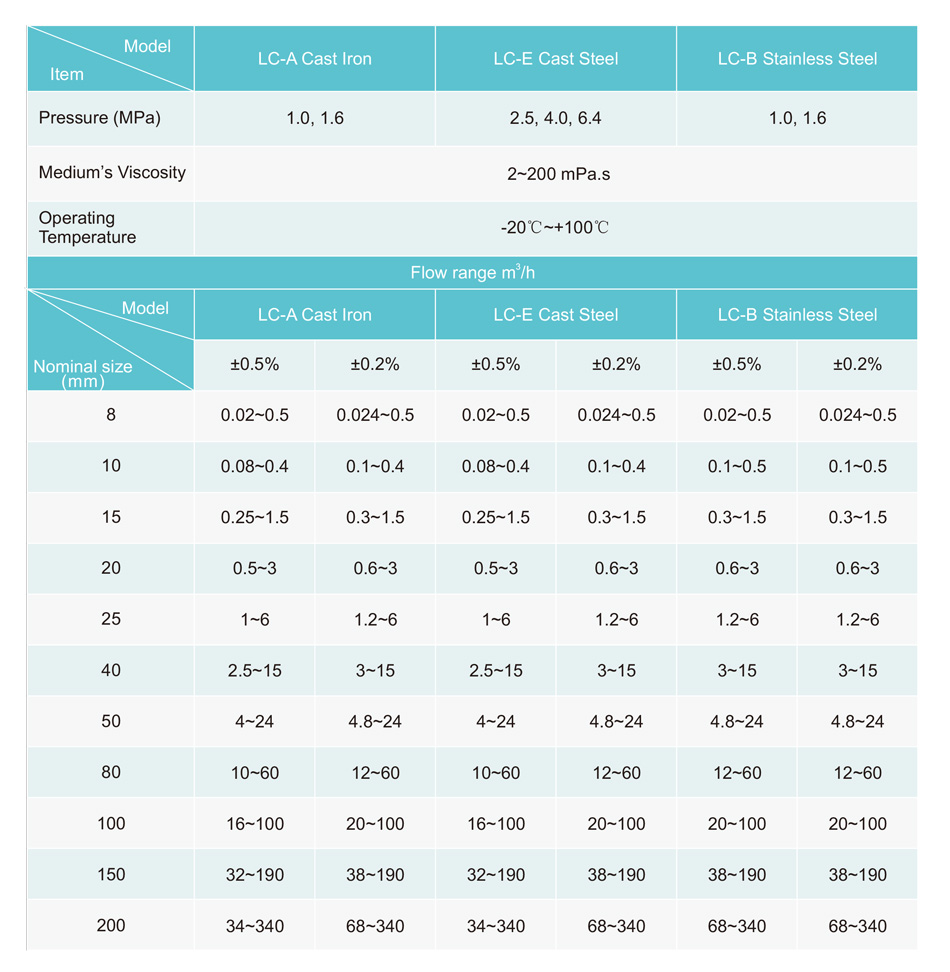

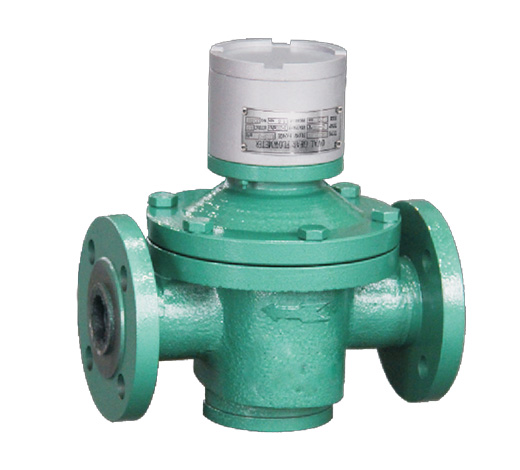

Steypujárn gerð (A), Steypu stál gerð (E), Ryðfrítt stál gerð (B)

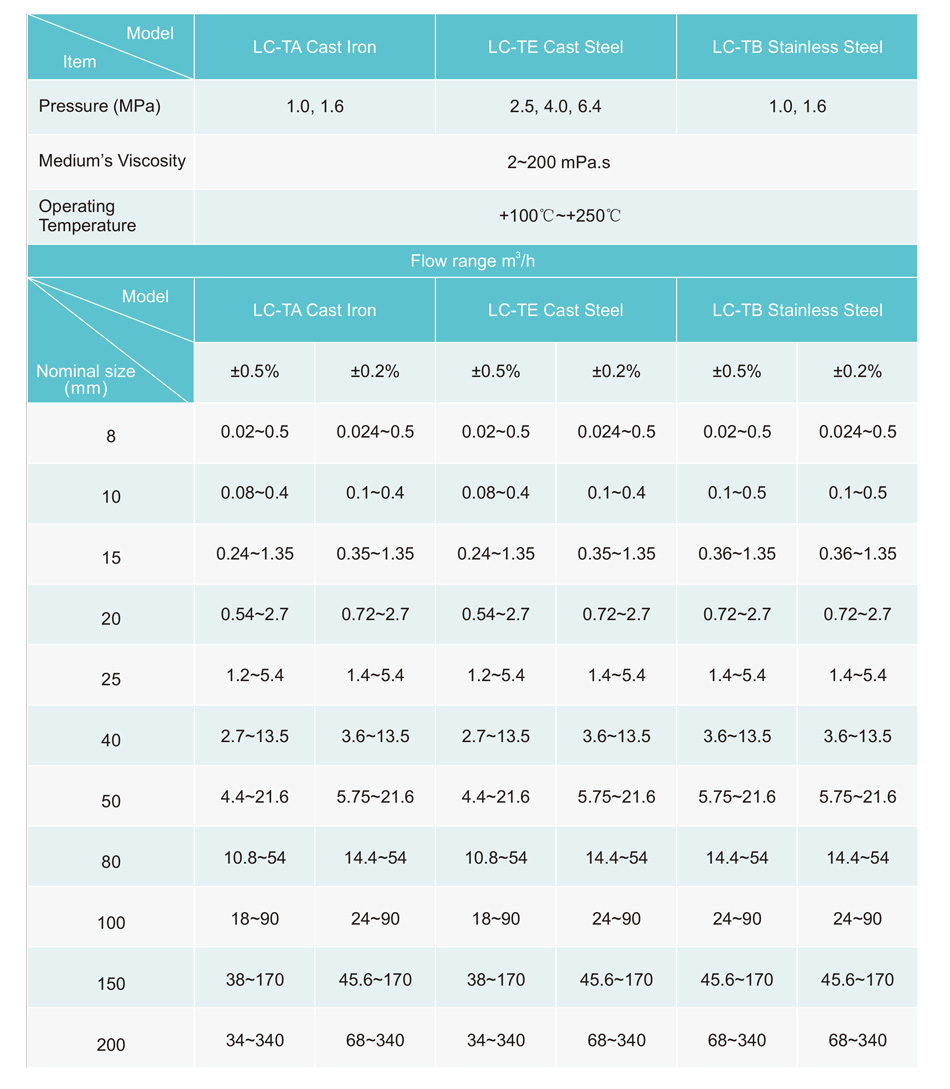

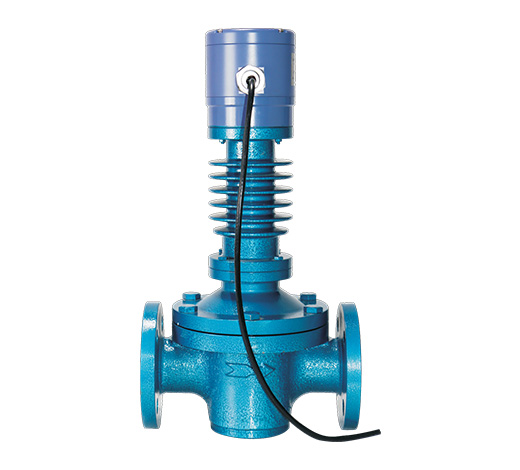

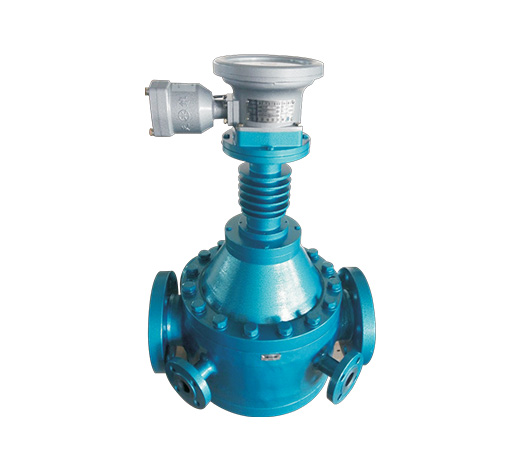

Háhita steypujárn (TA), steypu stál gerð (TE), ryðfríu stáli gerð (TB)

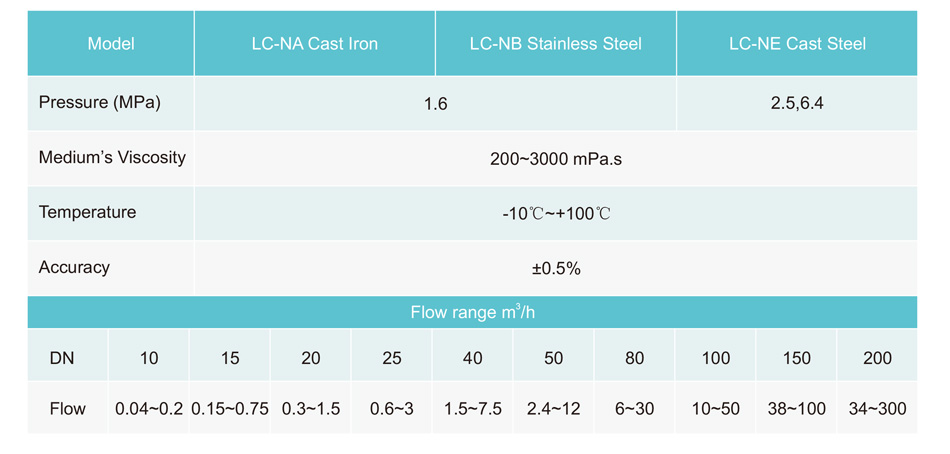

Steypujárn með mikilli seigju (NA), gerð steypustáls (NE)

Fyrirmyndarval

QTLC

xxx

Stærð (mm)

DN8~DN200mm

(1/4”~4”)

Seigja miðla

2~200 mPa·s

200~1000 mPa·s

1000~2000 mPa·s

3000~10000 mPa·s

Nákvæmni

±0,5% (Staðlað)

±0,2%

Líkamsefni

Steypujárn

Steypt stál

SS304

Fjölmiðlar

Hitastig

20℃~+100℃ (Staðlað)

+100℃~+250℃

Skjár

Bendir + Núll til baka

LCD + Núll skil

Aflgjafi

Vélræn gerð

24VDC

12VDC

Framleiðsla

Nei

Púls

4-20mA

Samskipti

Nei

RS485

HART

Tenging

Flans (DN8~DN200

DIN: PN10, PN16, PN25, PN40

D**

ANSI: 150#, 300#, 400#, 600

A**

JIS: 10K, 20K, 30K, 40K

J**

Þríklemma (DN8~DN80)

Þráður (DN8~DN150)

Fyrrverandi sönnun

Með

Án

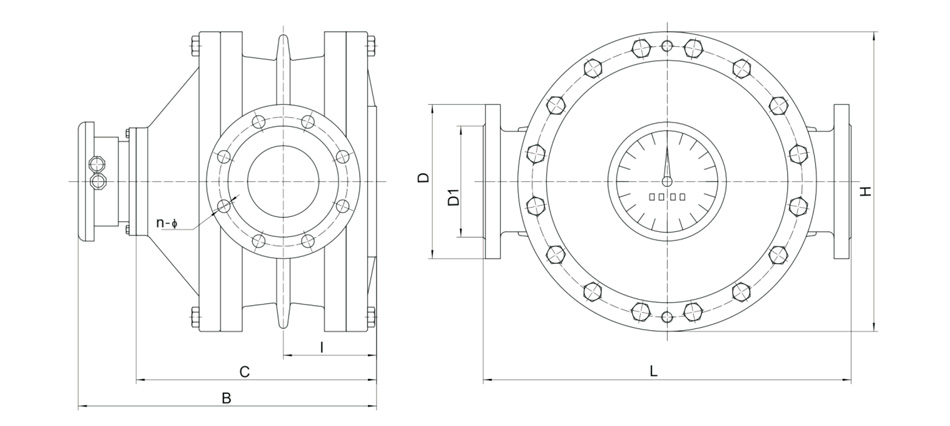

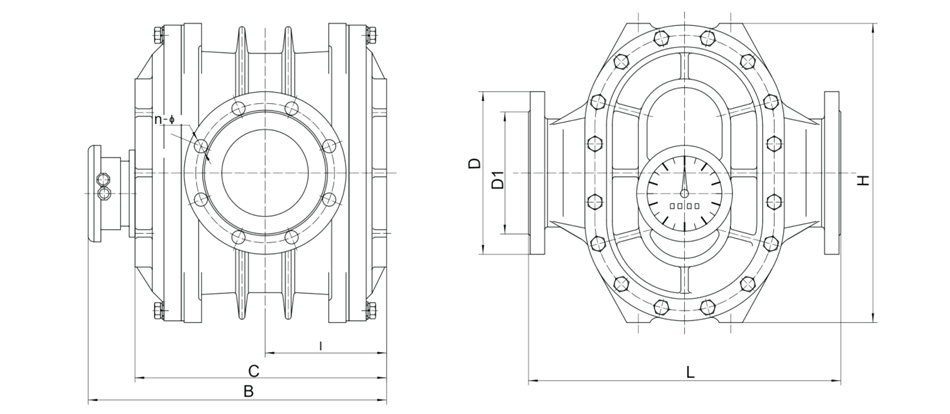

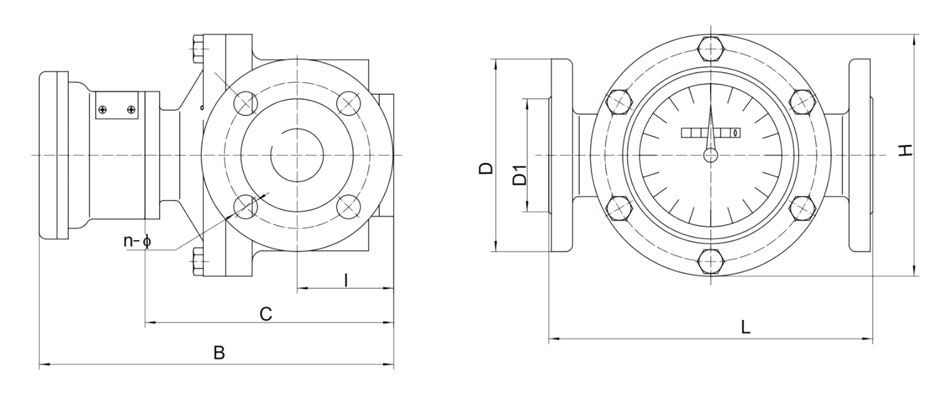

Mál

DN10~DN40

DN50~DN100

DN150, DN200

(A) Steypujárn gerð; Steypujárn með mikilli seigju gerð; Háhita steypujárn gerð; Önnur gerð steypujárns (einingar: mm)

DN	L	H	A	B	D	D1	N	Φ
10	150	100	165	210	90	60	4	14
15	170	118	172	225	95	65	4	14
20	200	150	225	238	105	75	4	14
25	260	180	232	246	115	85	4	14
40	245	180	249	271	145	110	4	18
50	340	250	230	372	160	125	4	18
65	420	325	270	386	180	145	4	18
80	420	325	315	433	195	160	8	18
100	515	481	370	458	215	180	8	18
150	540	515	347	557	280	240	8	23
200	650	650	476	720	335	295	12	23

Athugið: Teikningin fyrir ofan sporöskjulaga gírflæðismæli er DIN PN16 flans, hægt er að útvega aðra staðla sé þess óskað.

(B) Steypt stál gerð, stál hár seigja gerð, háhita stál gerð Einingar: mm

DN	L	H	B	A	D	D1	N	b
15	200	138	232	180	105	75	4	14
20	250	164	220	160	125	9o	4	18
25	300	202	252	185	135	100	4	18
40	300	202	293	208	165	125	4	23
50	384	262	394	312	175	135	4	23
80	450	337	452	332	210	170	8	23
100	555	442	478	310	250	200	8	25
150	540	510	557	347	300	250	8	26
200	650	650	720	476	36	310	12	26

Athugið: Teikningin fyrir ofan sporöskjulaga gírflæðismæli er DIN PN16 flans, hægt er að útvega aðra staðla sé þess óskað.
Steypujárn, sporöskjulaga gírflæðismælir úr steypu stáli gerð háhitastærð: DN15 ~ DN25, A, B samkvæmt töflunni, gagnastærð auk 160 mm framlengingarrörhita: DN40 ~ DN80, A, B-stærð borðstærð eykst með hitauppstreymi af 300 mm pípu, hvíldarstærð samsvarandi stærðartöflu Ibid

(C) Ryðfrítt stál gerð Einingar: mm

DN	L	H	B	A	D	D1	N	db
15	208	120	228	172	95	65	4	14
20	236	150	238	225	105	75	4	14
25	287	195	246	232	115	85	4	14
40	265	178	349	265	145	110	4	18
50	265	178	349	265	160	125	4	18
65	365	260	436	319	180	145	4	18
8o	420	305	459	324	200	160	8	18
100	515	400	554	373	220	180		18
150	540	515	607	397	280	240	8	23
