សេចក្តីផ្តើម

ការដាក់ពាក្យ

ទិន្នន័យបច្ចេកទេស

ការដំឡើង

សេចក្តីផ្តើម

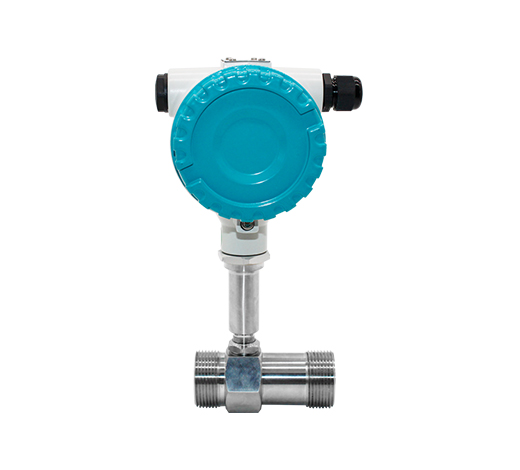

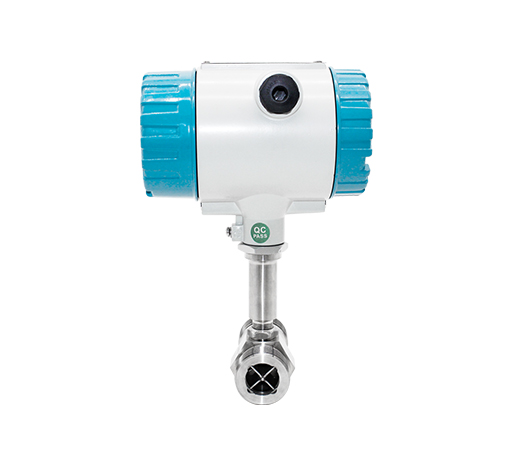

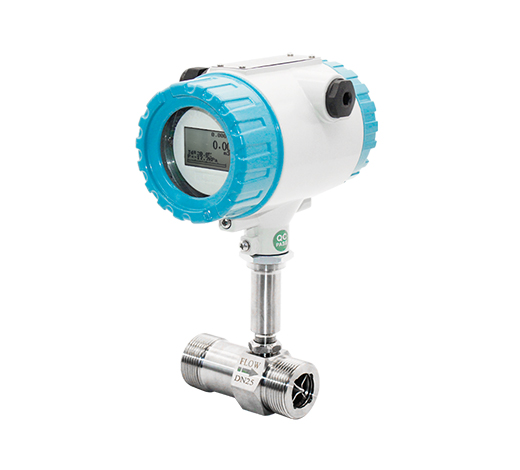

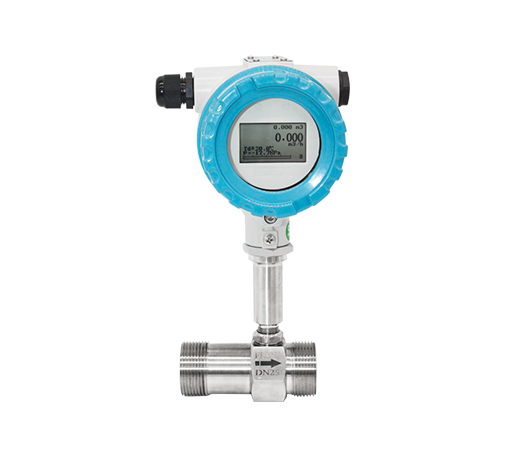

Q&T Liquid Turbine Flow Meter គឺត្រូវបានបង្កើតឡើងខាងក្នុង និងឥតខ្ចោះដោយ Q&T Instrument។ ប៉ុន្មានឆ្នាំមកនេះ Q&T Liquid Turbine Flow Meter ត្រូវបានដាក់ឱ្យដំណើរការនៅក្នុងផ្នែកជាច្រើននៃពិភពលោក ទទួលបានការសរសើរពីអ្នកប្រើប្រាស់ចុងក្រោយ និងអ្នកដឹកនាំឧស្សាហកម្ម។
Q&T Instrument Turbine Flow Meter ផ្តល់នូវថ្នាក់ភាពត្រឹមត្រូវចំនួនពីរគឺ 0.5%R និង 0.2%R។ រចនាសម្ព័ន្ធសាមញ្ញរបស់វាអនុញ្ញាតឱ្យមានការបាត់បង់សម្ពាធតិចតួចហើយស្ទើរតែគ្មានតម្រូវការថែទាំ។
ឧបករណ៍វាស់លំហូរ Turbine Connection Connection ផ្តល់នូវជម្រើសកម្មវិធីបម្លែងពីរប្រភេទ គឺប្រភេទបង្រួម (ម៉ោនផ្ទាល់) និងប្រភេទពីចម្ងាយ។ អ្នកប្រើរបស់យើងអាចជ្រើសប្រភេទកម្មវិធីបម្លែងដែលពេញចិត្តអាស្រ័យលើបរិយាកាសនៃការដាក់កម្រៃជើងសារ។ Q&T Thread Connection Turbine flow meter គឺជាផលិតផលទួរប៊ីនដ៏ពេញនិយមបំផុតដែលប្រើក្នុងប្រព័ន្ធដែលមានទំហំបំពង់តូច។

គុណសម្បត្តិ

Thread Turbine Flow Meter គុណសម្បត្តិ
Q&T ខិតខំផ្តល់នូវផលិតផលដែលមានគុណភាពខ្ពស់ ជាមួយនឹងតម្លៃសន្សំសំចៃ។
Q&T Liquid Turbine Flow Meter អនុវត្តចំពោះវត្ថុរាវដែលមានជាតិ viscous វត្ថុរាវមិនដំណើរការ សារធាតុរំលាយ ឧស្ម័នរាវ និងកម្មវិធីដែលមានសម្ពាធខ្ពស់។
Q&T Instrument Liquid Turbine Meter ផ្តល់នូវភាពត្រឹមត្រូវខ្ពស់នៃ 0.2% R និងកម្មវិធីជាច្រើនចំពោះវត្ថុរាវដែលមិនដំណើរការ ដូចជាប្រេងឥន្ធនៈ ទឹកសុទ្ធ និងប្រេងសាំង។ ទាំងនេះធ្វើឱ្យម៉ាសុីនទួរប៊ីនកាន់តែមានប្រជាប្រិយភាពបើប្រៀបធៀបទៅនឹងឧបករណ៍វាស់លំហូរអេឡិចត្រូម៉ាញេទិកនៅក្នុងឧស្សាហកម្មប្រេង ដំណើរការបន្សុទ្ធ និងរោងចក្រចម្រោះ។ ឧបករណ៍វាស់ស្ទង់ Q&T ក៏មានសមាមាត្រ turndown ដ៏ធំទូលាយអស្ចារ្យនៃ 20: 1 រួមបញ្ចូលគ្នាជាមួយនឹងការរចនាមេកានិចរបស់វាធ្វើឱ្យឧបករណ៍វាស់ស្ទង់អាចដំណើរការដោយភាពជឿជាក់ទាំងក្នុងអត្រាលំហូរខ្ពស់ និងទាប និងផលិតភាពអាចធ្វើម្តងទៀតបានល្អបំផុតក្នុងកម្រិតទាបរហូតដល់ 0.05% ។
ឧបករណ៍វាស់ស្ទង់លំហូរ Turbine connection ត្រូវបានគេស្គាល់ថាសម្រាប់ការប្រើប្រាស់របស់វាចំពោះទំហំបំពង់តូចជាង។ ក្នុងករណីកន្លែងដំឡើងមានកំណត់ ការតភ្ជាប់ខ្សែស្រឡាយ Turbine Flow Meter តែងតែពេញចិត្តជាងការភ្ជាប់ Flanged និង Tri-Clamp connection Turbine Meters។

ការដាក់ពាក្យ

ការអនុវត្តឧបករណ៍វាស់ស្ទង់លំហូរទួរប៊ីន
Q&T Instrument Liquid Turbine Meters ផ្តល់ជូនទាំងតួ SS304 និងតួ SS316 ស្តង់ដារ។ ដោយសារតែជួរសីតុណ្ហភាព និងសម្ពាធការងារដ៏ធំទូលាយរបស់វា វាមានសមត្ថភាពក្នុងការវាស់ស្ទង់ឧបករណ៍ផ្ទុកផ្សេងៗ និងដំណើរការចូលទៅក្នុងលក្ខខណ្ឌការងារខ្លាំងបំផុត។
Q&T Instrument Liquid Turbine Meters មានប្រជាប្រិយភាពនៅក្នុងឧស្សាហកម្មប្រេង និងឧស្ម័ន ឧស្សាហកម្មគីមី និងឧស្សាហកម្មទឹក។ កំណែនៃការតភ្ជាប់ខ្សែស្រឡាយត្រូវបានរចនាសម្រាប់បំពង់ដែលមានទំហំតូចជាងនេះ។ ជួរទំហំស្តង់ដាររបស់យើងសម្រាប់ឧបករណ៍វាស់ទុរប៊ីនតភ្ជាប់ខ្សែស្រឡាយគឺពី DN4 ~ DN100 ។
ដោយសារតែភាពត្រឹមត្រូវខ្ពស់ និងពេលវេលាឆ្លើយតបរហ័សរបស់វា Q&T Instrument Liquid Turbine ជារឿយៗត្រូវបានដាក់បញ្ចូលទៅក្នុង Industrial Internet of Things រួមជាមួយនឹងសន្ទះបិទបើក និងម៉ាស៊ីនបូម ដើម្បីសម្រេចបាននូវការគ្រប់គ្រងដំណើរការដ៏ឆ្លាតវៃ ឧទាហរណ៍ ប្រព័ន្ធរំលាយសារធាតុរំលាយ ការលាយបញ្ចូលគ្នា ការផ្ទុក និងប្រព័ន្ធបិទដំណើរការ។ សូមទាក់ទងវិស្វករផ្នែកលក់របស់យើងប្រសិនបើមានសំណួរទាក់ទងនឹងការរួមបញ្ចូល Q&T Liquid Turbine Meters ទៅក្នុង IOT រោងចក្រដែលមានស្រាប់របស់អ្នក។

ការព្យាបាលទឹក។

គីមីឥន្ធនៈ

ការត្រួតពិនិត្យគីមី

ការដឹកជញ្ជូនប្រេងខាងលើ

ការរុករកនៅឆ្នេរសមុទ្រ

ការផ្គត់ផ្គង់ទឹក

ទិន្នន័យបច្ចេកទេស

តារាងទី 1: Thread Turbine Flow Meter Parameters

ទំហំ	DN4,6,10,15,20,32,40,50,65,80
ភាពត្រឹមត្រូវ	±0.5% (±0.2% ជាជម្រើស)
សម្ភារៈឧបករណ៍ចាប់សញ្ញា	SS304 (SS316L ស្រេចចិត្ត)
លក្ខខណ្ឌបរិយាកាស	សីតុណ្ហភាពមធ្យម: -20 ℃ ~ + 150 ℃; សម្ពាធបរិយាកាស: 86Kpa ~ 106Kpa សីតុណ្ហភាពព័ទ្ធជុំវិញ: -20 ℃ ~ + 60 ℃; សំណើមដែលទាក់ទង: 5% ~ 90%
ទិន្នផលសញ្ញា	ជីពចរ, 4-20mA
ទំនាក់ទំនងឌីជីថល	RS485, HART

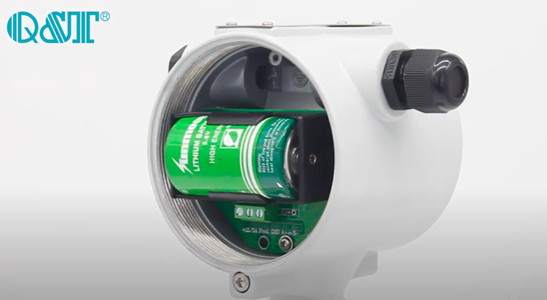

ការផ្គត់ផ្គង់ថាមពល	24V DC/3.6V ថ្មលីចូម
ការបញ្ចូលខ្សែ	M20*1.5; 1/2"NPT
ថ្នាក់ការពារការផ្ទុះ	Ex d IIC T6 Gb
ថ្នាក់ការពារ	IP65

តារាងទី 2: Thread Turbine Flow Meter Range

អង្កត់ផ្ចិត (មម)	ជួរស្តង់ដារ (ម៣/ម៉ោង)	ជួរពង្រីក (ម៣/ម៉ោង)	សម្ពាធស្តង់ដារ (Mpa)	ប្ដូរតាមបំណង ការវាយតម្លៃសម្ពាធ (Mpa)
DN4	0.04~0.25	0.04~0.4	1.6	4.0 6.3 10 16 25 42
DN6	0.1~0.6	0.06~0.6	1.6
DN10	0.2~1.2	0.15~1.5	1.6
DN15	0.6~6	0.4~8	1.6
DN20	0.8~8	0.45~9	1.6
DN25	1~10	0.5~10	1.6
DN32	1.5~15	0.8~15	1.6
DN40	2~20	1~20	1.6
DN50	4~40	2~40	1.6
DN65	7~70	4~70	1.6
DN80	10~100	5~100	1.6

តារាងទី 3: ការជ្រើសរើសគំរូម៉ែត្រលំហូរទួរប៊ីន

លេខកូដបច្ច័យគំរូ										ការពិពណ៌នា
LWGY-	XXX	X	X	X	X	X	X	X	X	ការពិពណ៌នា
អង្កត់ផ្ចិត										ឌីជីថលបី; ឧទាហរណ៍: 010: 10 មម; 015: 15 មម; 080: 80 មម; 100: 100 ម។
កម្មវិធីបម្លែង		ន								គ្មានការបង្ហាញ; 24V DC; ទិន្នផលជីពចរ
		ក								គ្មានការបង្ហាញ; 24V DC; ទិន្នផល 4-20mA
		ខ								ការបង្ហាញក្នុងស្រុក; ថាមពលថ្មលីចូម; គ្មានទិន្នផល
		គ								ការបង្ហាញក្នុងស្រុក; ថាមពល DC 24V; ទិន្នផល 4-20mA;
		គ១								ការបង្ហាញក្នុងស្រុក; ថាមពល DC 24V; ទិន្នផល 4-20mA; Modbus RS485 ទំនាក់ទំនង
		គ២								ការបង្ហាញក្នុងស្រុក; ថាមពល DC 24V; ទិន្នផល 4-20mA; ការទំនាក់ទំនង HART
ភាពត្រឹមត្រូវ			05							0.5% នៃអត្រា
ភាពត្រឹមត្រូវ			02							0.2% នៃអត្រា
ជួរលំហូរ				ស						ជួរស្តង់ដារ៖ យោងទៅលើតារាងជួរលំហូរ
ជួរលំហូរ				វ						ជួរធំទូលាយ៖ យោងទៅលើតារាងជួរលំហូរ
សម្ភារៈរាងកាយ					ស					SS304
សម្ភារៈរាងកាយ					អិល					SS316
ការវាយតម្លៃការផ្ទុះ						ន				វាលសុវត្ថិភាពដោយគ្មានការផ្ទុះ
ការវាយតម្លៃការផ្ទុះ						អ៊ី				ExdIIBT6
ការវាយតម្លៃសម្ពាធ							អ៊ី			តាមស្តង់ដារ
ការវាយតម្លៃសម្ពាធ							H(X)			ការវាយតម្លៃសម្ពាធតាមបំណង
ការតភ្ជាប់								-DXX		DXX: D06, D10, D16, D25, D40 D06: DIN PN6; D10: DIN PN10 D16: DIN PN16; D25: DIN PN25 D40: DIN PN40
								-AX		AX: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600#
								- JX
								-TH		ខ្សែស្រឡាយ; DN4…DN50
សីតុណ្ហភាព វត្ថុរាវ									-T1	-20...+80°C
									-T2	-20...+120°C
									-T3	-20...+150°C

ការដំឡើង

ការដំឡើងម៉ែត្រលំហូរទួរប៊ីនអំបោះ Q&T
មុនពេលដំឡើង វាមានសារៈសំខាន់ណាស់ក្នុងការទាក់ទងជាមួយវិស្វករផ្នែកលក់របស់យើងទាក់ទងនឹងលក្ខខណ្ឌការងារ និងមធ្យមនៃការរចនាម៉ែត្រដើម្បីវាស់។
ការដំឡើង Q&T Thread Connection Liquid Turbine Meter ពាក់ព័ន្ធនឹងជំនួយតិចតួចបំផុត។ អ្នកប្រើនឹងមិនត្រូវការឧបករណ៍បន្ថែមសម្រាប់ប្រភេទ Thread Turbine Flow Meter។
អ្នកប្រើត្រូវចងចាំកត្តាទាំងបីនេះក្នុងពេលអនុវត្តការដំឡើង។
1. គួរតែមានយ៉ាងហោចណាស់ដប់បំពង់ប្រវែងអង្កត់ផ្ចិតនៃបំពង់ត្រង់ឡើងលើ Turbine Meter និងប្រវែងអង្កត់ផ្ចិតបំពង់ប្រាំនៃប្រវែងបំពង់ត្រង់ចុះក្រោមនៃ Turbine Meter ដែលមានទំហំអង្កត់ផ្ចិតបន្ទាប់បន្សំដូចគ្នា។
2. វ៉ាល់ និងឧបករណ៍បិទបើកដែលត្រូវការដើម្បីដំឡើងឧបករណ៍វាស់លំហូរចុះក្រោម។
3. ព្រួញដែលបង្ហាញនៅលើតួម៉ែត្រគឺដូចគ្នានឹងលំហូរពិតប្រាកដ។
ប្រសិនបើមានសំណួរជាក់លាក់ទាក់ទងនឹងការដំឡើង Q&T Instrument Turbine Meter សូមមេត្តាទាក់ទងវិស្វករលក់របស់យើងសម្រាប់ជំនួយ។

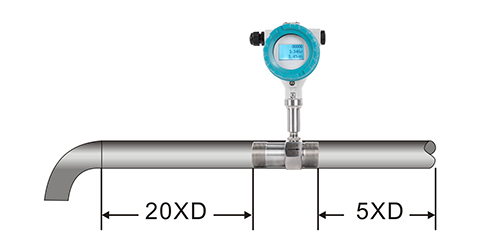

មួយកែង 90°	កែងដៃ 90° ចំនួនពីរសម្រាប់យន្តហោះពីរ

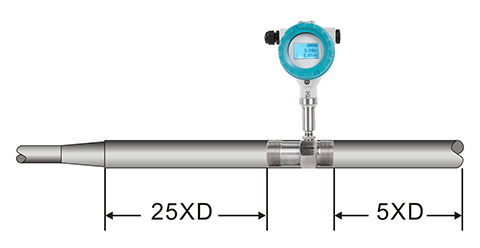

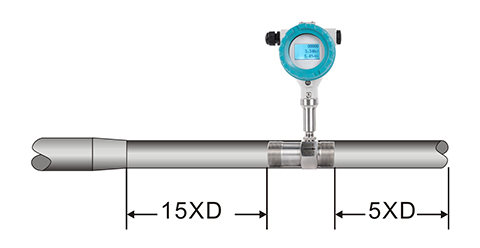

ឧបករណ៍ពង្រីកកណ្តាល	សន្ទះត្រួតពិនិត្យបើកពាក់កណ្តាល

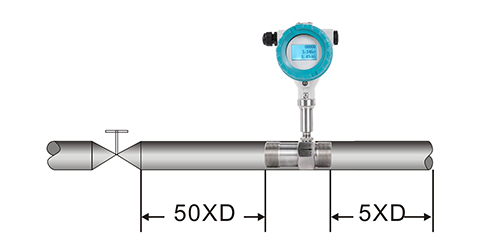

សន្ទះបិទបើកធំទូលាយបង្រួមបង្រួម	កែងដៃ 90° ចំនួនពីរសម្រាប់យន្តហោះមួយ។

កម្រងសំណួរម៉ែត្រលំហូរទួរប៊ីនទាមទារការថែទាំអប្បបរមា។
ការសម្អាត និងការត្រួតពិនិត្យអាចត្រូវបានអនុវត្តដោយយក Turbine Meter ចេញពីបំពង់។
ការដំឡើងឡើងវិញត្រូវបានអនុវត្តស្រដៀងគ្នាទៅនឹងជំហានដំឡើងដែលបានចង្អុលបង្ហាញខាងលើ។
ប្រសិនបើម៉ែត្រខូច ហើយត្រូវការការជួសជុល សូមទាក់ទងទៅវិស្វករផ្នែកលក់ឧបករណ៍ Q&T ដោយសប្បុរស។
