Utangulizi

Maombi

Data ya Kiufundi

Ufungaji

Utangulizi

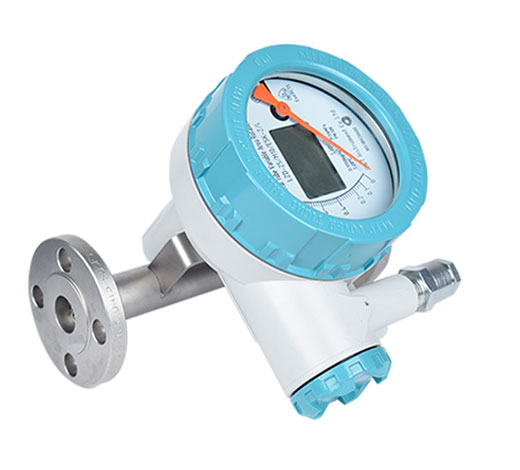

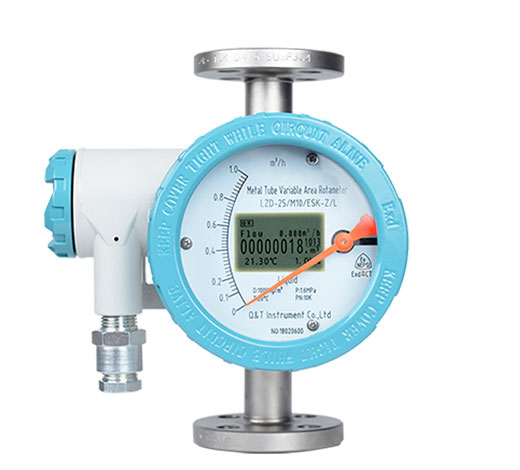

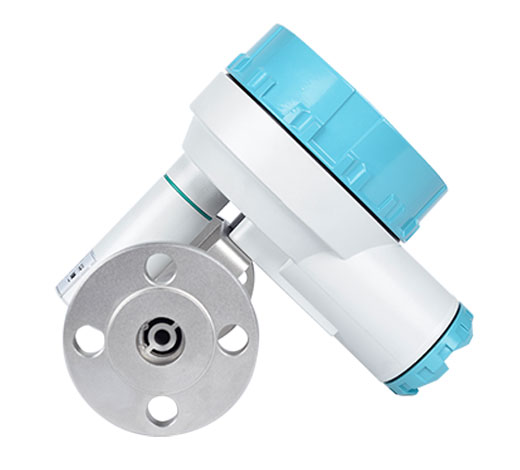

Mfululizo wa LZ wenye akili wa Onyesho la Wima Unaobadilika wa Eneo la mtiririko hupitisha Honeywell ya hali ya juu ya kimataifa bila mgusano na hakuna msisimko wa kutambua mabadiliko katika Pembe ya uga wa sumaku ya kihisi cha sumaku, na yenye utendaji wa juu wa MCU, ambayo inaweza kutambua onyesho la LCD: mtiririko wa papo hapo, mtiririko wa jumla, kitanzi. halijoto ya sasa.mazingira, wakati wa kudhoofisha, uondoaji wa mawimbi madogo. Hiari 4 ~ 20mA upitishaji (kwa mawasiliano ya HART), pato la mpigo, utendaji wa kengele yenye kikomo cha juu na cha chini, n.k, aina ya kisambaza mawimbi mahiri ina usahihi wa hali ya juu na kutegemewa, ambayo inaweza kikamilifu. badala ya aina ile ile ya chombo kilichoagizwa kutoka nje, na pia ina utendakazi wa bei ya juu, usanifu wa vigezo mtandaoni na ulinzi wa kushindwa kwa nishati, n.k.

Faida

Manufaa ya Kipima mtiririko cha Maonyesho ya Wima:
1. Mwili wa chuma usio na svetsade kikamilifu，Inadumu kwa kutumia.
2. Hutegemea hali ya kimwili na kemikali ya kati kama vile conductivity, vidhibiti vya dielectri, n.k.
3. Hutumika kwa kila aina ya mazingira ya wastani kama vile yenye babuzi, yenye sumu na yanayolipuka.
4. Kipimo cha kiolesura au kipimo cha kiwango cha aina 2 za wastani na msongamano tofauti.
5.Maonyesho rahisi kusoma kwenye aina zote za mita za mtiririko.
6.Two-waya 4 ~ 20mADC pato la mawimbi inapatikana.

Maombi

Uonyeshaji Wima wa Programu za Kipima mtiririko cha Eneo Inayobadilika
Wima Display Variable Area Flowmeter hufaa zaidi kwa kipimo cha mtiririko mdogo na wa kati wa awamu moja ya kioevu au gesi yenye kipenyo cha bomba ndogo na ya kati, kelele ya chini na nambari ya Reynolds ya asidi asetiki, kama vile Hewa, Maji, mafuta ya kulainishia, Steam, Hydrojeni, O2. ,n.k, na Kimiminiko au gesi nyingine nyingi katika Kemikali, Dawa, Petrokemikali, Chakula, Sekta ya Metallurgical, n.k.

Kutibu maji

Sekta ya Chakula

Sekta ya Dawa

Petrochemical

Sekta ya Karatasi

Ufuatiliaji wa Kemikali

Sekta ya metallurgiska

Mifereji ya maji ya Umma

Sekta ya Makaa ya mawe

Data ya Kiufundi

Jedwali la 1: Laha ya Data ya Kiashiria Wima cha Eneo Inayobadilika

Upeo wa kupima	Maji (20℃) 16~150000 l/h. Hewa(0.1013MPa 20℃) 0.5~4000 m3/h.
Uwiano wa safu	10:1(Aina maalum 20:1).
Darasa la usahihi	2.5(Aina maalum 1.5% au 1.0%).
Shinikizo la kufanya kazi	DN15~DN50 PN16 (Aina maalum 2.5MPa). DN80~DN150 PN10 (Aina maalum 1.6MPa). Ukadiriaji wa shinikizo la koti 1.6MPa.
Joto la kati	Aina ya kawaida -80℃~+220℃. Aina ya joto la juu 300 ℃. Imewekwa aina ya FEP ≤85℃.
Halijoto iliyoko	-40℃~+120℃(Onyesho la mbali bila LCD≤85℃). (Onyesho la mbali na LCD≤70℃).
Mnato wa dielectric	1/4” NPT, 3/8” NPT 1/2” NPT≤5mPa.s 3/4” NPT,1” NPT ≤250mPa.s
Pato	Ishara ya kawaida: mfumo wa waya mbili 4 ~ 20mA (na mawasiliano ya HART). Ishara ya kawaida: mfumo wa waya tatu 0 ~ 10mA. Ishara ya kengele: 1. Toleo la relay ya njia mbili. 2. Swichi za njia moja au mbili . Pato la mawimbi ya mapigo: 0-1KHz pato lililotengwa.
Mchakato wa muunganisho	Aina ya kawaida:24VDC±20%. Aina ya AC:220VAC(85~265VAC) (si lazima).
Hali ya muunganisho	Flange Uzi Tatu-clamp
Viwango vya ulinzi	IP65/IP67.
Alama ya zamani	Usalama wa ndani: ExiaIICT3~6. Aina ya ziada: ExdIICT4~6.

Jedwali la 2: Msururu wa Mtiririko wa Kipima Mtiririko wa Maeneo Wima

Caliber (mm)	Nambari ya kazi	Masafa ya mtiririko			Kupunguza shinikizo kpa
		Maji L/h		Hewa m3/h	Maji Kpa		Hewa
		Aina ya kawaida	Aina ya kupambana na kutu	Aina ya kawaida Aina ya kupambana na kutu	Aina ya kawaida	Aina ya kupambana na kutu	Hewa
15	1A	2.5~25	--	0.07~0.7	6.5	-	7.1
	1B	4.0~40	2.5~25	0.11~1.1	6.5	5.5	7.2
	1C	6.3~63	4.0~40	0.18~1.8	6.6	5.5	7.3
	1D	10~100	6.3~63	0.28~2.8	6.6	5.6	7.5
	1E	16~160	10~100	0.48~4.8	6.8	5.6	8.0
	1F	25~250	16~160	0.7~7.0	7.0	5.8	10.8
	1G	40~400	25~250	1.0~10	8.6	6.1	10.0
	1H	63~630	40~400	1.6~16	11.1	7.3	14.0
25	2A	100~1000	63~630	3~30	7.0	5.9	7.7
	2B	160~1600	100~1000	4.5~45	8.0	6.0	8.8
	2C	250~2500	160~1600	7~70	10.8	6.8	12.0
	2D	400~4000	250~2500	11~110	15.8	9.2	19.0
40	4A	500~5000	300~3000	12~120	10.8	8.6	9.8
40	4B	600~6000	350~3500	16~160	12.6	10.4	16.5
50	5A	630~6300	400~4000	18~180	8.1	6.8	8.6
	5B	1000~10000	630~6300	25~250	11.0	9.4	10.4
	5C	1600~16000	1000~10000	40~400	17.0	14.5	15.5
80	8A	2500~25000	1600~16000	60~600	8.1	6.9	12.9
80	8B	4000~40000	2500~25000	80~800	9.5	8.0	18.5
100	10A	6300~63000	4000~40000	100~1000	15.0	8.5	19.2
150	15A	20000~100000	--	600~3000	19.2	--	20.3

Jedwali la 3: Uteuzi wa Muundo wa Wima wa Onyesho la Eneo Linalobadilika

QTLZ	X	X	X	X	X	X	X	X	X
Kiashiria	Kanuni
Kiashiria cha ndani	Z
Kiashiria cha LCD kilicho na mkondo	D
Kipenyo cha kawaida		Kanuni
DN15		-15
DN20		-20
DN25		-25
DN40		-40
DN50		-50
DN80		-80
DN100		-100
DN150		-150
Muundo			Kanuni
Chini-juu			/
Kushoto-kulia (mlalo)			H1
Kulia-kushoto (mlalo)			H2
Upande wa upande			AA
Upande wa chini			LA
Uunganisho wa thread			S
Tatu-clamp			M
Nyenzo za mwili				Kanuni
304SS				R4
316LSS				R6L
Hastelloy C				Hc4
Titanium				Ti
Mjengo F46(PTFE)				F
Monel				M
Aina ya kiashiria					Kanuni
Kiashiria cha Iinear (ashirio la pointer)					M7
Kiashiria kisicho na mstari(Onyesho la LCD)					M9
Kitendaji cha mchanganyiko (kwa onyesho la LCD pekee)						Kanuni
24VDC yenye pato la 4~20mA						S
24VDC yenye mawasiliano ya HART						Z
Nguvu ya betri						D
Kazi ya ziada							Kanuni
Bomba la kupimia na uhifadhi wa joto / koti ya insulation ya joto							T
Pima joto la wastani zaidi ya 120^.C							HT
Ushahidi wa zamani:								Kanuni
Na								W
Bila								N
Kengele									Kanuni
Kengele moja									K1
Kengele mbili									K2
Hakuna									N

Ufungaji

Ufungaji wa Rotameter ya Tube ya Metal
Kipima sauti kilichosakinishwa kinapaswa kukuhakikishia kuingia ≥5DN sehemu ya bomba iliyonyooka,hamisha sehemu ya bomba iliyonyooka isiyopungua mm 250; ikiwa kifaa cha kati kilicho na nyenzo ya ferromagnetic, kichujio cha sumaku kinapaswa kusakinishwa mbele ya flowmeter.（angalia kichujio cha sumaku na mchoro wa kipenyo wa sehemu ya bomba iliyonyooka

1. Kwa mita ya mtiririko iliyosakinishwa, hakikisha upenyo wa bomba la kupimia ni bora kuliko 5 na inapaswa kuwa na njia ya kupita, rahisi kutunza na kusafisha na haiathiri uzalishaji.
2. Mfumo wa ufuatiliaji na udhibiti katika vali ya kudhibiti, inapaswa kusakinishwa chini ya mkondo wa flowmeter. Kwa kipimo cha gesi，Inapaswa kuhakikisha shinikizo la kufanya kazi sio chini ya mara 5 ya upotezaji wa shinikizo la flowmeter, kufanya kazi thabiti ya flowmeter.
3. Kabla ya kusakinisha flowmeter，Bomba linapaswa kuwa la kulehemu la kusafisha slag; Wakati wa kusakinisha kuondoa sehemu ya kufunga kwenye mita ya mtiririko; inapotumika baada ya kusakinisha，Fungua vali ya kudhibiti polepole，Epuka uharibifu wa mshtuko mita ya mtiririko
