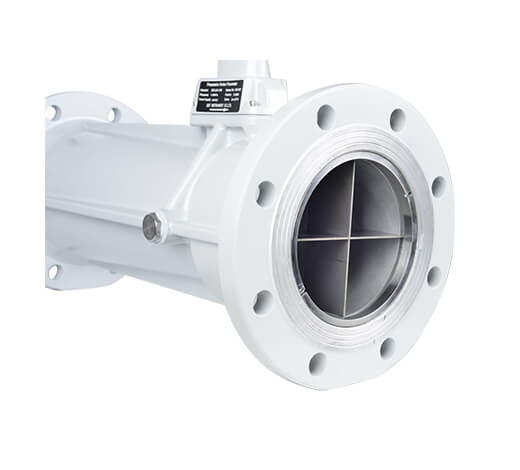

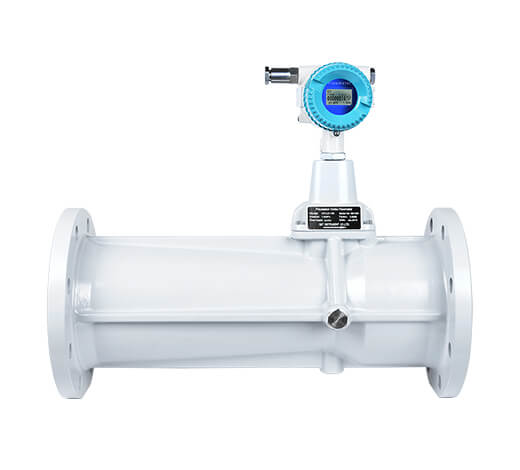

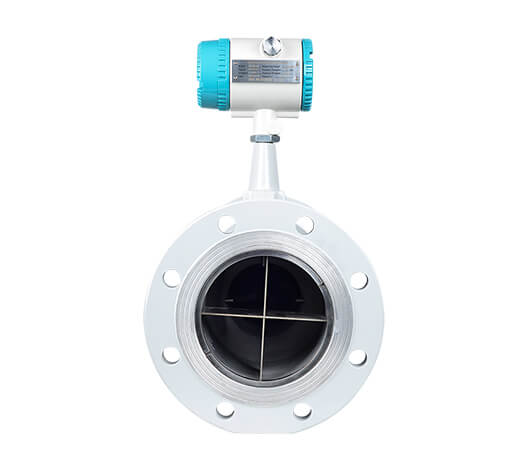

Utangulizi

Kipimo cha mtiririko wa data cha Precession Vortex kinatumia teknolojia ya hali ya juu, kinaweza kupima mtiririko wa gesi kwa shinikizo la chini, kutoa mawimbi mengi na usumbufu wa mtiririko wa gesi. Kipimo hiki cha mtiririko huchanganya utendakazi wa kukusanya mtiririko, kupima halijoto na shinikizo, na kinaweza kutekeleza fidia ya halijoto, shinikizo na kipengele cha mgandamizo kiotomatiki, Ambacho hutumika sana katika upimaji wa gesi asilia, uwekaji gesi ya makaa ya mawe, gesi kioevu, gesi ya hidrokaboni n.k. ., Pamoja na processor mpya ndogo, ina uaminifu wa juu na usahihi wa uendeshaji, Hii imesababisha utendaji bora wa ufuatiliaji wa mtiririko katika kipimo cha bomba la gesi la ndani.

Faida

Manufaa ya Precession Vortex Flowmeter
♦ Kipima mtiririko chenye akili huunganisha uchunguzi wa mtiririko, microprocessor, shinikizo na kihisi joto.
♦ Chip ya kompyuta ya 16-bit, ushirikiano wa juu, kiasi kidogo, utendaji mzuri, kazi ya mashine yenye nguvu.
♦ Tumia amplifier mpya ya usindikaji wa mawimbi na teknolojia ya kipekee ya uchujaji.
♦ Teknolojia ya utambuzi wa sehemu mbili, kuboresha uthabiti wa mawimbi, kukandamiza mtetemo kwa mabomba.

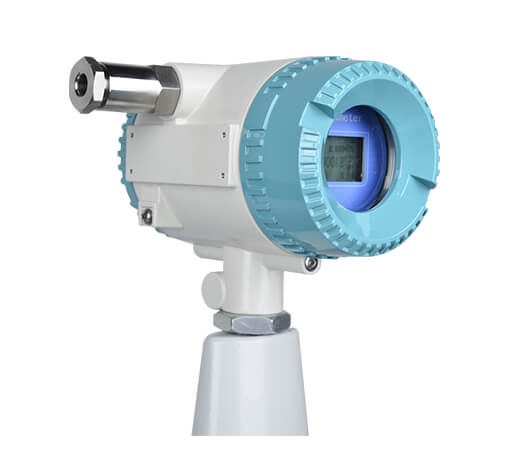

♦ Onyesho la LCD la halijoto, shinikizo, mtiririko wa papo hapo na mtiririko limbikizi.

Maombi

Maombi ya Precession Vortex Flowmeter
♦ Mtiririko wa gesi, eneo la mafuta na usambazaji wa gesi mijini
♦ Petroli, kemikali, nishati ya umeme, sekta ya madini
♦ Gesi asilia kwa programu nyingi
♦ Hewa iliyobanwa, gesi ya nitrojeni
♦ Gesi ya tanuru ya mlipuko, upepo baridi, hewa inayoruhusu mwako, gesi mchanganyiko, gesi ya moshi, recycle gesi n.k.

Gesi Asilia

Mafuta ya petroli

Ufuatiliaji wa Kemikali

Nguvu za umeme

Sekta ya metallurgiska

Sekta ya Makaa ya mawe

Data ya kiufundi

Jedwali la 1: Vigezo vya Ufundi vya Mtiririko wa Precession Vortex

Caliber (mm)	20	25	32	50	80	100	150	200
Safu ya Mtiririko (m3/h)	1.2~15	2.5~30	4.5~60	10~150	28~400	50~800	150~2250	360~3600
Usahihi	1.0 ~ 1.5%
Kuweza kurudiwa	Chini ya 1/3 ya thamani kamili ya hitilafu ya msingi
Shinikizo la Kazi (MPa)	1.6Mpa, 2.5Mpa, 4.0Mpa, 6.3Mpa Shinikizo maalum tafadhali angalia mara mbili
Masharti ya Ombi	Halijoto ya mazingira: -30℃~+65℃ Unyevu jamaa: 5%~95% Halijoto ya wastani: -20℃~+80℃ Shinikizo la angahewa: 86KPa~106KPa
Nguvu ya Kufanya Kazi	Nguvu ya betri ya 24VDC+3.6V, inaweza kuondoa betri
Mawimbi ya Pato	4-20mA, mapigo, RS485, kengele
Husika Kati	Gesi zote (isipokuwa mvuke)
Alama isiyoweza kulipuka	Ex ia II C T6 Ga

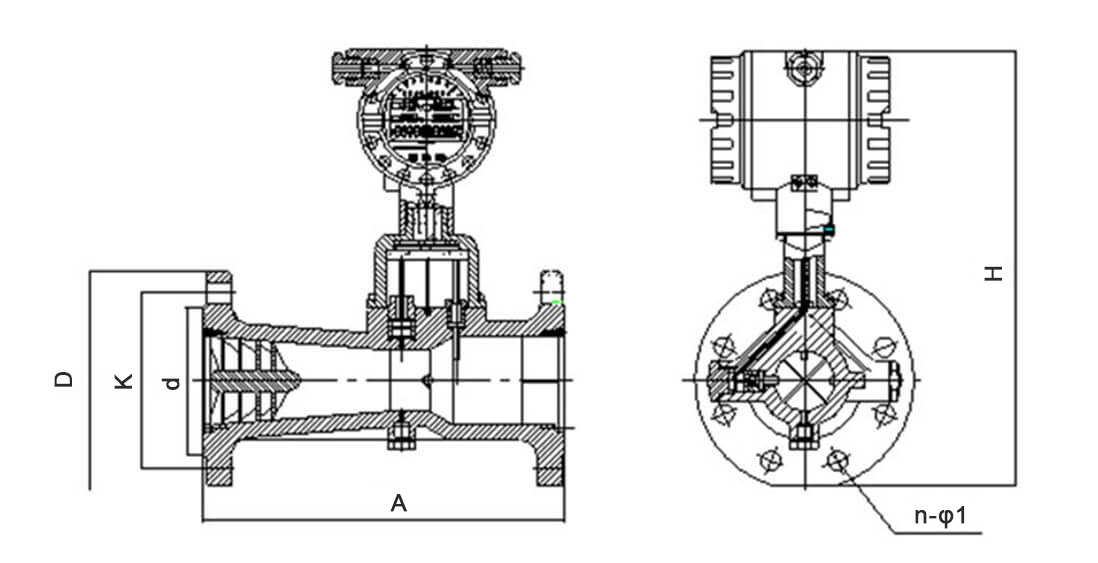

Jedwali la 2: Ukubwa wa Mtiririko wa Mita ya Precession Vortex

Caliber (mm)	Urefu (mm)	PN1.6~4.0MPa
Caliber (mm)	Urefu (mm)	H	Dφ	Kφ	N	L	dφ	H	Dφ	Kφ	N	L	dφ	H	Dφ	Kφ	N	L	dφ
25	200	305	115	85	4	14	65
32	200	320	140	100	4	18	76
50	230	330	165	125	4	18	99
80	330	360	200	160	8	18	132
		PN1.6MPa						※PN2.5~4.0MPa
100	410	376	220	180	8	18	156	390	235	190	8	22	156
150	570	430	285	240	8	22	211	450	300	250	8	26	211
		PN1.6MPa						PN2.5MPa						※PN4.0MPa
200	700	470	340	295	12	22	266	490	360	310	12	26	274	510	375	320	12	30	284

Jedwali la 3: Mtiririko wa Mtiririko wa Mita ya Precession Vortex

DN(mm)	Aina	Safu ya Mtiririko (m³/h)	Shinikizo la Kazi (MPa)	Kiwango cha Usahihi	Kuweza kurudiwa
20		1.2～15	1.6 2.5 4.0 6.3	1.0 1.5	Chini ya 1/3 ya thamani kamili ya hitilafu ya msingi
25		2.5～30
32		4.5～60
50	B	10～150
80	B	28～400
100	B	50～800
150	B	150～2250
200		360～3600

Jedwali la 4: Uteuzi wa Muundo wa Mtiririko wa Precession Vortex

LUGB		XXX	X	X	X	X	X	X	X	X	X


Caliber (mm)	Nambari ya Marejeleo ya DN25-DN200, tafadhali angalia jedwali la nambari 1
Kazi	Pamoja na fidia ya halijoto na shinikizo	Y
	Bila malipo ya joto na shinikizo	N
Jina Shinikizo	1.6Mpa		1
	2.5Mpa		2
	4.0Mpa		3
	6.3Mpa		4
	Wengine		5
Uhusiano	Flange			1
	Uzi			2
	KITAMBI			3
	Wengine			4
Mawimbi ya Pato	4-20mA, kunde (mfumo wa waya mbili)				1
	4-20mA, kunde (mfumo wa waya tatu)				2
	Mawasiliano ya RS485				3
	4-20mA, mapigo ya moyo, HART				4
	Wengine				5
Kengele	Kengele yenye kikomo cha chini na cha juu				6
	Bila				7
Kiwango cha Usahihi	1.0					1
	1.5					2
Ingizo la Cable	M20X1.5					M
	1/2'' NPT					N
Muundo Aina	Compact/Muhimu						1
	Mbali						2
Nguvu Ugavi	3.6V Betri ya Lithium,DC24V							A
	DC24V							D
	3.6V Betri ya Lithium							E
Ushahidi wa zamani	Pamoja na Ex-ushahidi								0
	Bila Ex-proof								1
Nyenzo ya Shell	Chuma cha pua									S
	Aloi ya Alumini									L
Mchakato Uhusiano	DIN PN16										1
	DIN PN25										2
	DIN PN40										3
	ANSI 150#										4
	ANSI 300#										A
	ANSI 600#										B
	JIS 10K										C
	JIS 20K										D
	JIS 40K										E
	Wengine										F

Ufungaji

1. Mahitaji ya ufungaji wa mita ya mtiririko wa vortex ya Precession
1) Kipimo cha mtiririko wa vortex kinapaswa kusanikishwa kulingana na alama ya mwelekeo wa mtiririko.
2) Kipimo cha mtiririko wa vortex ya awali kinaweza kusanikishwa kwa usawa, kwa wima au kuelekezwa kwa pembe yoyote.

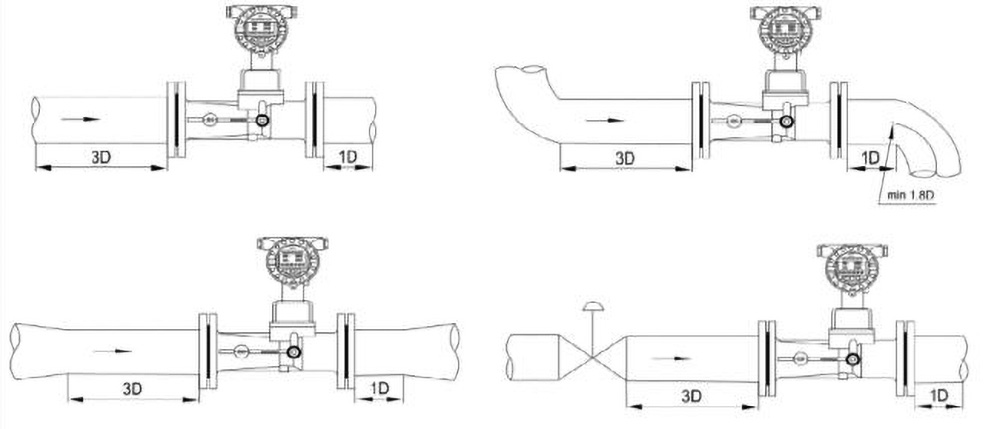

3) Mahitaji ya sehemu za bomba moja kwa moja juu na chini ya mkondo yanaonyeshwa kwenye Mchoro 1
4) Isipokuwa kwa chembe kubwa zaidi au uchafu wa nyuzinyuzi ndefu zaidi katika njia iliyojaribiwa, kwa ujumla hakuna haja ya kusakinisha kichujio.
5) Kusiwe na mwingiliano wa nguvu wa uga wa sumaku wa nje na mtetemo mkali wa mitambo karibu na usakinishaji wa kipima mtiririko wa vortex.
6) Ufungaji wa flowmeter ya vortex ya precession lazima iwe msingi wa kuaminika

2. Matengenezo ya mita ya mtiririko wa vortex ya awali
(1) Usakinishaji na matengenezo kwenye tovuti lazima uzingatie onyo "Usifungue kifuniko wakati kuna gesi inayolipuka", na uzime usambazaji wa umeme wa nje kabla ya kufungua kifuniko.
(2) Wakati bomba limewekwa na kupimwa kwa kukazwa, makini na shinikizo la juu sana ambalo sensor ya shinikizo ya flowmeter ya vortex inaweza kuhimili, ili isiharibu sensor ya shinikizo.
(3) Inapowekwa katika utendaji kazi, vali za juu na chini za mita ya mtiririko zinapaswa kufunguliwa polepole ili kuzuia mtiririko wa hewa wa papo hapo kuharibu mita na bomba.
(4) Wakati flowmeter inahitaji kuwa na upitishaji wa mawimbi ya mbali, inapaswa kuunganishwa na usambazaji wa umeme wa nje wa 24VDC madhubuti kulingana na mahitaji ya 3 na 4 "Index ya Utendaji wa Umeme", na ni marufuku kabisa kuunganisha moja kwa moja 220VAC au 380VAC. usambazaji wa nguvu kwa mlango wa kuingiza mawimbi.
(5) Mtumiaji haruhusiwi kubadilisha mbinu ya wiring ya mfumo wa kuzuia mlipuko na kusokota kiholela kila kiunganishi cha risasi cha pato;
(6) Wakati flowmeter inafanya kazi, hairuhusiwi kufungua kifuniko cha mbele ili kubadilisha vigezo vya chombo, vinginevyo itaathiri uendeshaji wa kawaida wa mtiririko wa vortex ya awali.
(7) Usilegeze sehemu isiyobadilika ya flowmeter upendavyo.
(8) Bidhaa inapotumiwa nje, inashauriwa kuongeza kifuniko kisichozuia maji.
