Ultrasonik issiqlik o'lchagich

Suv bilan ishlov berish

Ultrasonic flo

Kirish

Ilova

Texnik ma'lumotlar

O'rnatish

Kirish

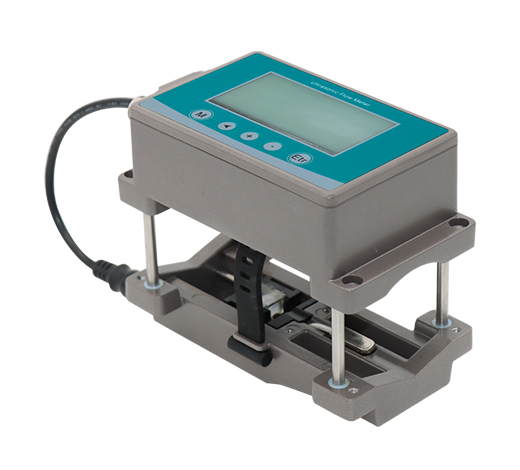

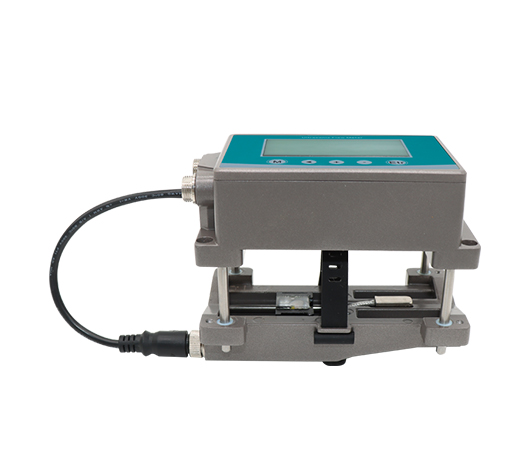

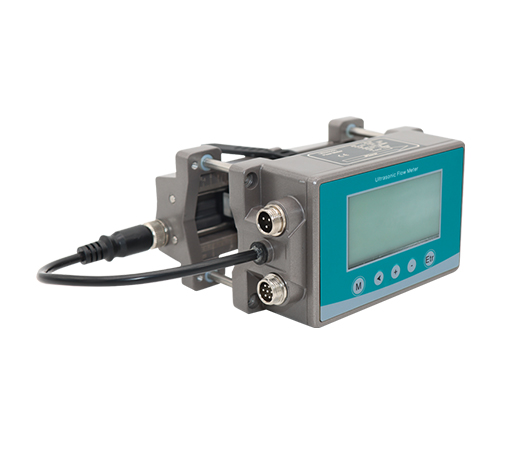

QT811 ultratovushli oqim o'lchagicho'lchov vositasiga tegmasdan oqim tezligini olishi mumkin bo'lgan yangi tashqi qisqich dizaynini qabul qiladi. Oqim o'lchagichdagi qisqichning afzalligi sifatida quvurni kesish yoki uzoq vaqt davomida uskunani to'xtatish, vaqt va mehnat xarajatlarini tejash kerak emas. O'rnatish va ishlatish uchun qulay va qulay QT811 nafaqat oqim o'lchagich sifatida, balki oqim va energiya monitoringini amalga oshirish uchun BTU hisoblagichi sifatida ham ishlay oladi.

Afzalliklar

Boshqa an'anaviy oqim o'lchagichlar bilan solishtirganda,QT811 ultratovushli oqim o'lchagich oqim o'lchovlarida kichik quvur o'lchamlari uchun qisqichlar uchun maxsus mo'ljallangan. Bu LCD monitor va sensorlar bilan birlashtirilgan dizayn bo'lib, foydalanuvchi oqim tezligini to'g'ridan-to'g'ri qurilmadan o'qishi mumkin.4-20mA, OCT puls va RS485 modbus, jumladan, har xil turdagi chiqishlar bilan ultratovushli oqim o'lchagich markaziy boshqaruv xonasida masofaviy monitoringni amalga oshirishi mumkin.

Ilova

QT811 ultratovushli oqim o'lchagich har xil suyuqliklar uchun mos keladi va turli quvur liniyasi materiallariga mos keladi.

Suv bilan ishlov berish

Oziq-ovqat sanoati

Farmatsevtika sanoati

Neft-kimyo

Metallurgiya sanoati

Jamoat drenaji

Texnik ma'lumotlar

Ultrasonik oqim o'lchagichdagi qisqichParametrlar

Hajmi	DN15-DN40 (1/2”- 1 1/2”)
Aniqlik	O'lchov qiymatining ±1%
Oqim diapazoni	±0,1m/s ~ ±5m/s
Suyuqlik	Yagona o'rta suyuqlik
Quvur materiali	Metall / PVX, PP yoki PVDF qattiq plastik quvur
Quvvatlantirish manbai	10-24V DC
Elektr quvvati	< 3 Vt
Ma'lumotlarni saqlash muddati	300ms
Ma'lumotlarni zaxiralash uchun xotira	EEPROM (ma'lumotlarni saqlash: 10 yildan ortiq, ma'lumotlarni o'qish/yozish chastotasi: 1 million martadan ortiq)
Himoya sxemasi	Quvvatni teskari ulanishdan himoya qilish, kuchlanishdan himoya qilish Chiqish qisqa tutashuvidan himoya qilish, Chiqish kuchlanishidan himoya qilish
Chiqishlar	4-20mA, OCT (ixtiyoriy)
Aloqa	RS485
Quvvat va IO ulanishi	M12 tipidagi aviatsiya vilkasi
O'rtacha harorat	0-75℃
Namlik	35-85% RH (kondensatsiyasiz)
Vibratsiyaga qarshilik	10~55Hz er-xotin amplituda 1,5 mm, har bir XYZ o'qida 2 soat
Atrof-muhit harorati	-10 dan 60 ° C gacha (muzlamaydi)
Himoya	IP65
Asosiy material	Alyuminiy, sanoat plastmassalari
Kabel uzunligi	Signal kabeli 2 m (standart) PT1000 sensori standart kabel uzunligi 9 m

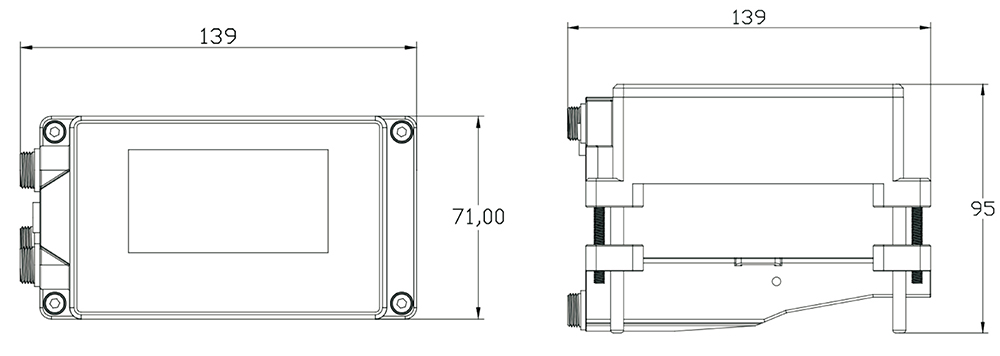

Chizma oʻlchami (birlik: mm)

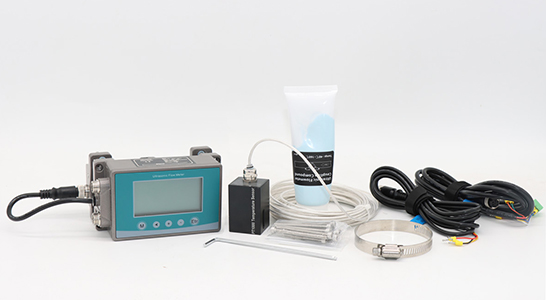

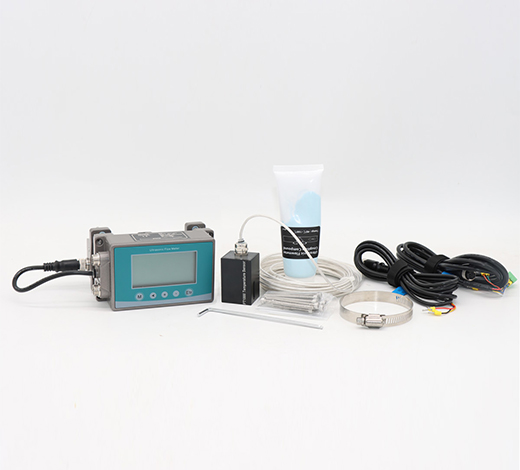

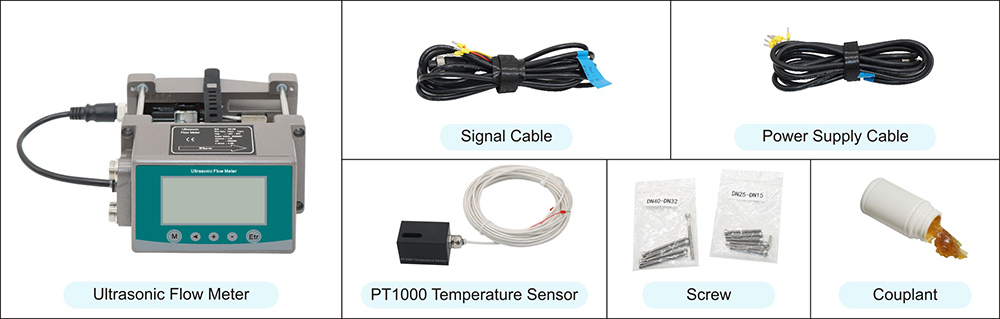

Qismlar

Ultrasonik oqim o'lchagichdagi qisqichHajmi

QT811	Spetsifikatsiya	Kod
Transmitter turi	Ultrasonik oqim o'lchagich	1
	Ultrasonik energiya/Btu metr	2
Chiqish (4 dan 2 tasini tanlang)	4-20mA		A
	Modbus (RS485)		M
	OCT (chastota)		O
	1 Estafeta		R
Harorat sensori	PT1000 sensorisiz			WT
	Boshqa yon kabel uzunligi 9 m			P
	Boshqa yon kabel uzunligi 15 m			P15
	Boshqa yon kabel uzunligi 25 m			P25

O'rnatish

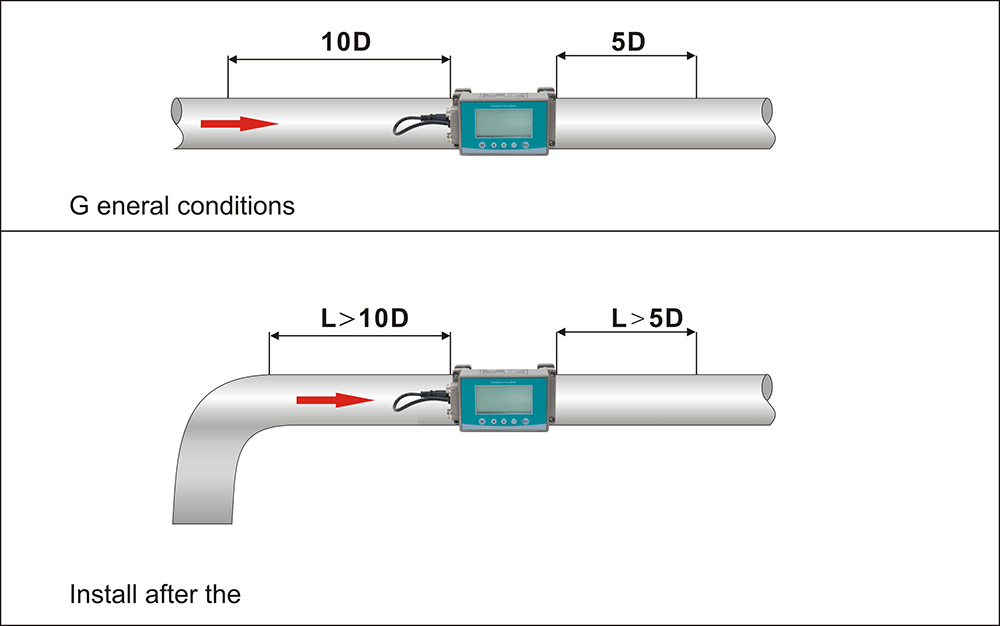

Yuqori oqim taqsimotini buzmaslikka harakat qiling. Valflar, tirsaklar yoki uchburchaklar yo'qligiga ishonch hosil qiling; urinib ko'rmoqagar mavjud bo'lsa, boshqarish moslamalarini yoki drossellarni quyi oqimga o'rnating, shunda etarli darajada ta'minlanadio'lchov nuqtasida quvur oqimi, tafsilotlar quyida ko'rsatilgan:
